IMA-Sealobserver®
Visuelle Inspektion der inneren Dichtkante

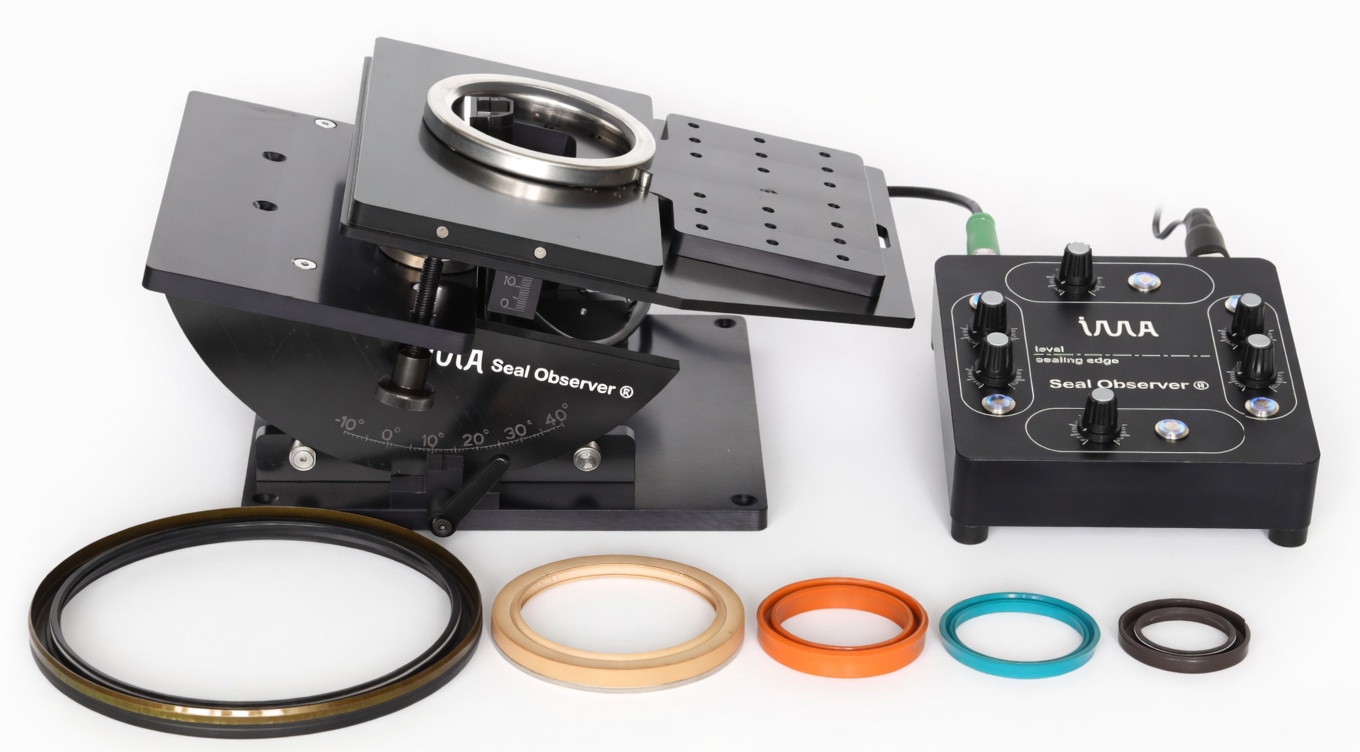

Der Sealobserver® wandelt jedes Mikroskop (nicht enthalten) in ein einzigartiges Inspektionswerkzeug für Dichtkanten um.
Der Lichtweg wird durch ein Prisma abgelenkt, sodass die innere Oberfläche eines Dichtrings inspiziert werden kann, ohne ihn aufschneiden zu müssen. Der Dichtring kann gekippt werden, wodurch sich die Dichtkante senkrecht zum Lichtweg ausrichten lässt. Dadurch entstehen keine Probleme mit flachen Schärfetiefen bei hohen Vergrößerungen und eine korrekte Bestimmung der Kontaktbreite ist garantiert.
Sobald die Justierung erfolgt ist, hält das einzigartige Design des Sealobserver® die Dichtkante beim Kippen oder Drehen scharf, sodass der gesamte Dichtring schnell und präzise inspiziert werden kann.
Das LED-Array kann in 6 Sektoren individuell angesteuert werden. Weißlicht-LEDs (6500 K) mit CRI >90 ermöglichen hohe Farbgenauigkeit. Einstellbare Einstellungen liefern wiederkehrend die gleichen Ergebnisse.

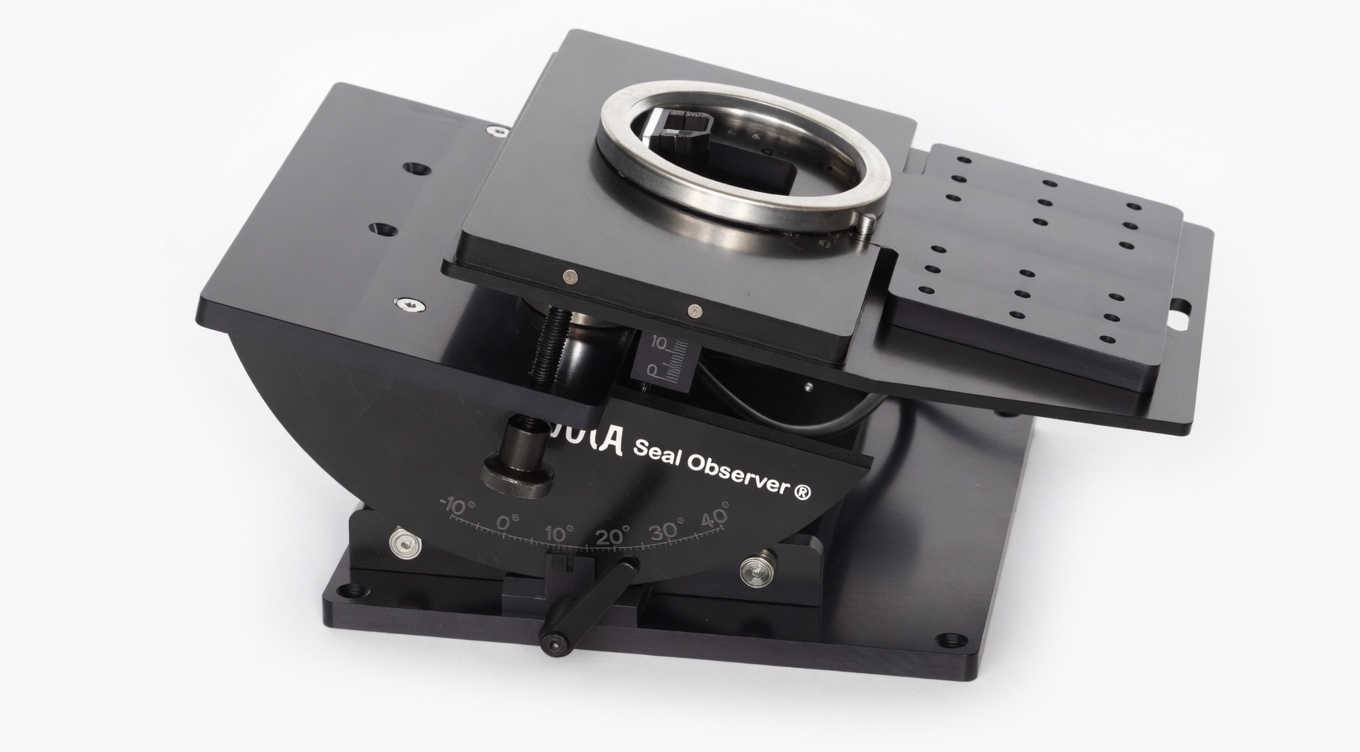

Der Dichtring kann um ±45° gekippt werden. Die einmalige Justierung sorgt dafür, dass die Dichtkante auch beim Kippen oder Drehen scharf bleibt.
Positionierstifte ermöglichen das Drehen des Rings bei beibehaltener Fokussierung. Höhenverstellung für verschiedene Dichtungsdurchmesser.
Weißlicht-LEDs mit 6500 K und CRI >90 sorgen für naturgetreue Wiedergabe – ideal für die präzise Schadensanalyse.
| Kleinster Dichtungs-Innendurchmesser | ø35 mm |
| Größter Dichtungs-Innendurchmesser | ø200 mm |
| Kippbereich | ±45° |
| Höhenverstellung | 25 mm |
| Erforderlicher Arbeitsabstand des Mikroskops | 25 mm |
| LED-Beleuchtung | 6500 K, CRI 90 |
| LED-Sektoren | 6 individuell ansteuerbar |
| Stromversorgung | 230 V / 110 V |
| Material | eloxiertes Aluminium |
| Abmessungen (H × B × T) | 150 × 250 × 330 mm |
| Gewicht | 4 kg |
| Mikroskop | nicht enthalten |
Visuelle Inspektion von Dichtkanten ohne Aufschneiden der Dichtung
Reproduzierbare Beleuchtung für präzise Fotodokumentation
Korrekte Bestimmung der Kontaktbreite auch bei hohen Vergrößerungen
Alle technischen Details zum IMA-Sealobserver® als PDF (englischsprachig).
Präzise, schnelle und reproduzierbare Messungen – direkt aus der Forschung.
